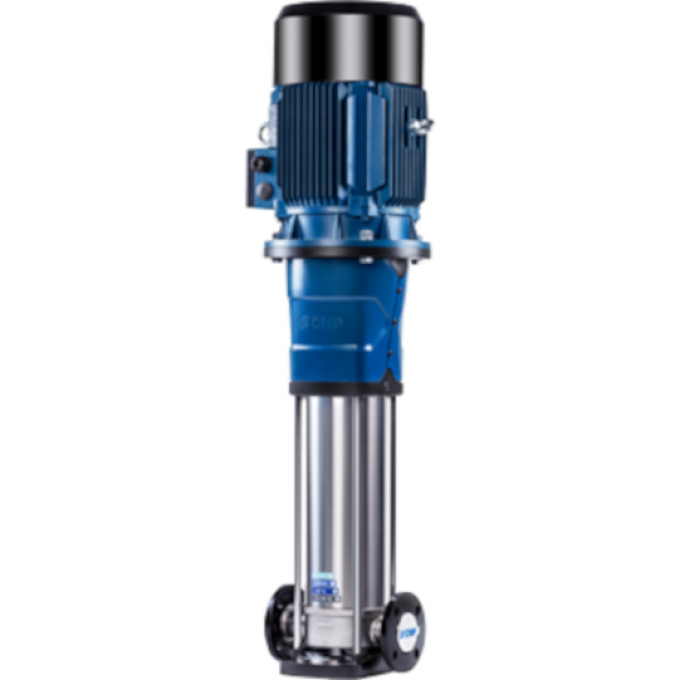

Насос CNP вертикальный многоступенчатый (нержавеющая сталь) 106 300 мм CDMF15-9FSWSC

Насос CNP CDMF15-9FSWSC представляет собой вертикальный многоступенчатый центробежный насос производства китайской компании CNP. Модель входит в серию CDM/CDMF нового поколения высокоэффективных насосных агрегатов, спроектированных в соответствии с европейскими стандартами качества и энергоэффективности.

Агрегат состоит из насосной части и вертикального электродвигателя, соединенных муфтой с защитным кожухом для обеспечения доступа при техническом обслуживании. Проточная часть полностью выполнена из нержавеющей стали AISI304, что гарантирует высокую коррозионную стойкость и продолжительный срок службы оборудования.

Насосная часть включает девять ступеней, размещенных в цилиндрическом корпусе между головной частью и основанием, зафиксированных стяжными шпильками. Рабочие колеса изготовлены методом штамповки и сварки, диффузоры обеспечивают эффективный переход перекачиваемой среды между ступенями.

Насос обеспечивает подачу 15 м³/ч при номинальном напоре 106 м с максимальным значением до 124 м. Привод осуществляется электродвигателем мощностью 7,5 кВт с частотой вращения 2900 об/мин.

Электрооборудование рассчитано на напряжение 3×380В, 50Гц со степенью защиты IP55 и классом изоляции F. Двигатель соответствует классу энергоэффективности IE3, что обеспечивает соответствие современным требованиям по энергопотреблению.

Все элементы проточной части изготовлены из нержавеющей стали AISI304, включая рабочие колеса, диффузоры и вал насоса. Корпус выполнен из чугуна ASTM25B или нержавеющей стали в зависимости от исполнения. Торцевое уплотнение изготовлено из карбида вольфрама и графита для обеспечения надежной герметизации.

Насос предназначен для перекачивания чистых невзрывоопасных жидкостей без абразивных, твердых или волокнистых включений. Перекачиваемая среда не должна проявлять агрессивности к материалам проточной части.

Рабочая температура перекачиваемой жидкости составляет от -15°С до +70°С в стандартном исполнении, в высокотемпературном варианте диапазон расширен до +120°С. Температура окружающей среды не должна превышать +40°С при высоте установки не более 1000 м над уровнем моря.

Компактные размеры агрегата составляют 300×260×1190 мм при массе 92 кг. Присоединение к трубопроводной системе выполняется фланцевым способом DN50 по типу "in-line", что обеспечивает удобство монтажа и минимальные требования к установочному пространству.

Конструкция насоса обеспечивает простоту технического обслуживания и ремонта, низкий уровень шума и соответствие минимальному индексу эффективности (MEI) согласно современным требованиям энергоэффективности.

• Водоснабжение: системы горячего и холодного водоснабжения жилых и административных зданий, повышение давления в магистральных трубопроводах, водоснабжение высотных зданий
• Промышленное водоснабжение: системы водоснабжения для технологических целей на производственных предприятиях, подача технической воды в промышленных сооружениях
• Пожаротушение: противопожарные установки и станции пожаротушения, системы противопожарного водоснабжения
• Кондиционирование и охлаждение: системы охлаждения и кондиционирования воздуха, системы охлаждения инструмента металлорежущих станков с подачей смазочно-охлаждающей эмульсии
• Котельные: системы питания паровых котлов, перекачка конденсата, системы питания автоклавов и парогенераторов
• Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы
• Пищевая промышленность: системы водоснабжения пищевых производств, парогенераторы для пищевой промышленности
• Строительство: парогенераторы для производства бетона, системы водоснабжения строительных объектов
• Сельское хозяйство: полив сельскохозяйственных земель, системы капельного орошения, дождевальные установки
• Моечные комплексы: моечные установки высокого давления для промышленного применения
• Химическая промышленность: перекачка слабых растворов кислот и щелочей, растворов масел и спиртов, слабоагрессивных жидкостей
• Фильтрация воды: системы фильтрации и перекачки воды в системах водоподготовки
• Повышение давления: системы повышения давления в трубопроводах, станции подкачки воды
• Отопление: системы отопления и горячего водоснабжения, циркуляционные контуры отопительных систем
