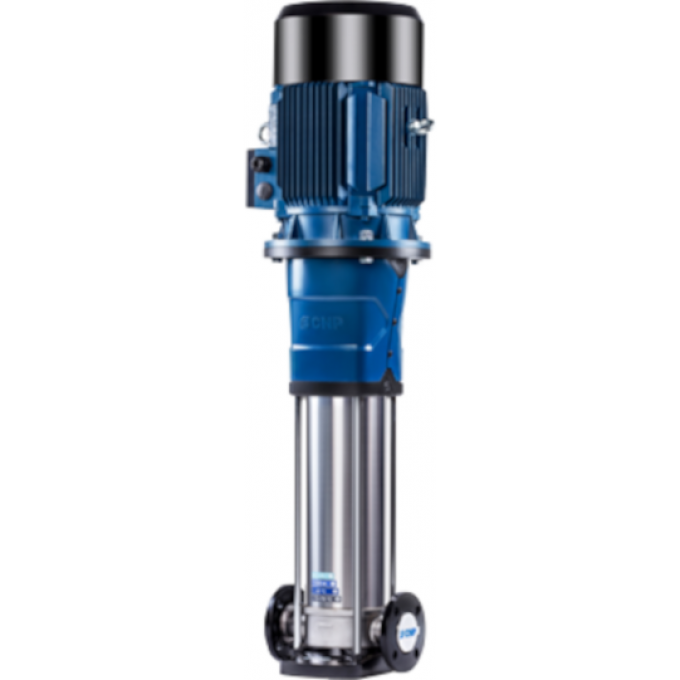

Насос CNP вертикальный многоступенчатый 153 142 CDM15-12FSWPC

Насос CNP CDM15-12FSWPC представляет собой вертикальный многоступенчатый центробежный агрегат, разработанный китайской компанией Nanfang Pump Industry Co., Ltd. Модель относится к серии CDM с патрубками типа in-line, спроектированной в соответствии с европейскими стандартами. Агрегат способен обеспечивать номинальную подачу 15 м³/ч при напоре 142 м, с электродвигателем мощностью 11 кВт.

Конструкция насоса включает 12 рабочих ступеней, каждая из которых объединяет штампованно-сварное рабочее колесо и диффузор. Проточная часть выполнена из нержавеющей стали AISI304 или AISI316L, что обеспечивает коррозионную стойкость. Основание с всасывающим и напорным патрубками изготовлено из чугуна ASTM25B. Впускной и выпускной патрубки располагаются соосно, что упрощает монтаж. Рабочий диапазон расхода составляет от 0 до 24 м³/ч, а максимальное рабочее давление достигает 25 бар. Диаметр рабочего колеса составляет 105,2 мм.

Электропривод представлен асинхронным электродвигателем класса энергоэффективности IE3 типа TEFC, с полностью закрытым корпусом и вентиляторным охлаждением. Двигатель имеет степень защиты IP55 и класс изоляции F, что обеспечивает его надежность в различных условиях. Стандартное напряжение питания составляет 380В трёхфазное при номинальном токе 20,6 А. Насос предназначен для перекачивания чистых, не взрывоопасных жидкостей без абразивных, твёрдых или волокнистых включений. Температурный диапазон перекачиваемой жидкости варьируется от -15°C до +70°C в стандартном исполнении, и до +120°C в высокотемпературном. Максимальная температура окружающей среды не должна превышать +40°C.

Присоединительные размеры патрубков соответствуют DN50. Соединение валов двигателя и насоса осуществляется через муфту, доступ к которой обеспечивается съёмным защитным кожухом. Насос оснащён торцевым уплотнением картриджного типа из материала NBR. Вертикальное расположение двигателя и продуманная конструкция облегчают ремонт и техническое обслуживание. Габаритные размеры агрегата составляют 1500×450×450 мм при весе 160 кг. Агрегат поставляется с двухлетней гарантией в комплекте с техническим паспортом в деревянной упаковке.
