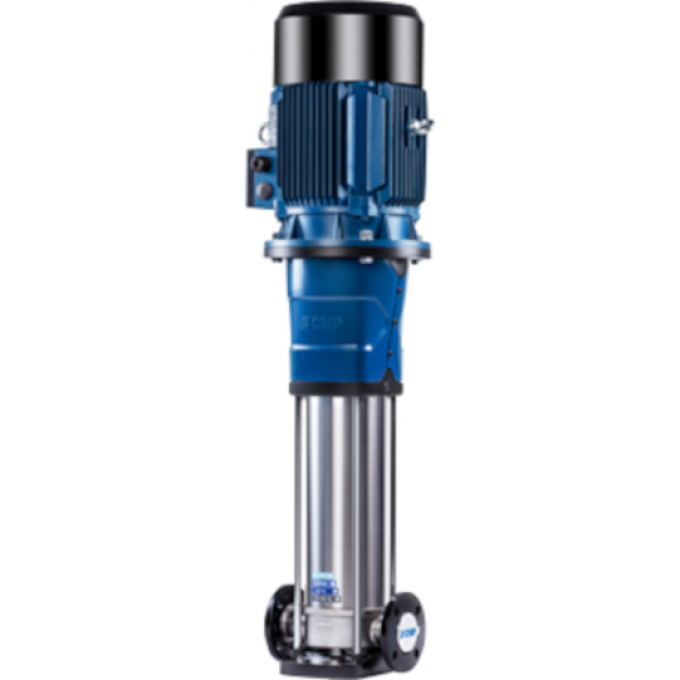

Насос CNP вертикальный многоступенчатый 467 225 CDM42-11FSWPC
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Вертикальный многоступенчатый центробежный насос CNP CDM42-11FSWPC серии CDM предназначен для систем водоснабжения и циркуляции в промышленных условиях. Данный агрегат, произведенный компанией CNP, выполнен в компактной конфигурации In-Line, что обеспечивает соосное расположение всасывающего и напорного патрубков и упрощает интеграцию в существующие трубопроводные системы. Номинальная производительность насоса составляет 42 м³/ч при напоре 225 м, а его масса достигает 467 кг. Питание осуществляется от трехфазной сети 380В 50Гц.
Гидравлическая часть насоса включает 11 рабочих ступеней с рабочими колесами и диффузорами из нержавеющей стали AISI 304, размещенными в цилиндрическом корпусе, соединенных стяжными болтами. Вертикально установленный двухполюсный асинхронный электродвигатель мощностью 45 кВт с частотой вращения 2900 об/мин расположен на верхней части насосной секции. Двигатель соответствует классу энергоэффективности IE3, имеет степень защиты IP55 и класс изоляции F. Максимальное рабочее давление системы составляет 25 бар, а КПД агрегата — 69,8%.
Все элементы гидравлики, включая рабочие колеса, диффузоры, камеры и вал, изготовлены из хромоникелевой стали AISI 304; корпусные детали — из высокопрочного чугуна HT200 или ASTM25B. Торцевое уплотнение вала картриджного типа выполнено из резины NBR и керамики, а подшипники — из карбида вольфрама для обеспечения длительного срока службы. Температурный диапазон перекачиваемой чистой неагрессивной жидкости составляет от -15°C до +70°C в стандартном исполнении, с возможностью работы до +120°C по специальному заказу.
Монтаж насоса производится вертикально с использованием фланцевых соединений DN80 стандарта DIN с номинальным давлением PN25. Агрегат может комплектоваться частотным преобразователем для регулирования производительности. Области применения включают холодное и горячее водоснабжение, повышение давления, питание котлов, промышленное и сельскохозяйственное водоснабжение, а также циркуляцию воды в системах климатизации.
