Насос CNP циркуляционный (рабочее колесо — нержавеющая сталь) 318 550 мм TD100-52G/2SWSCJ
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

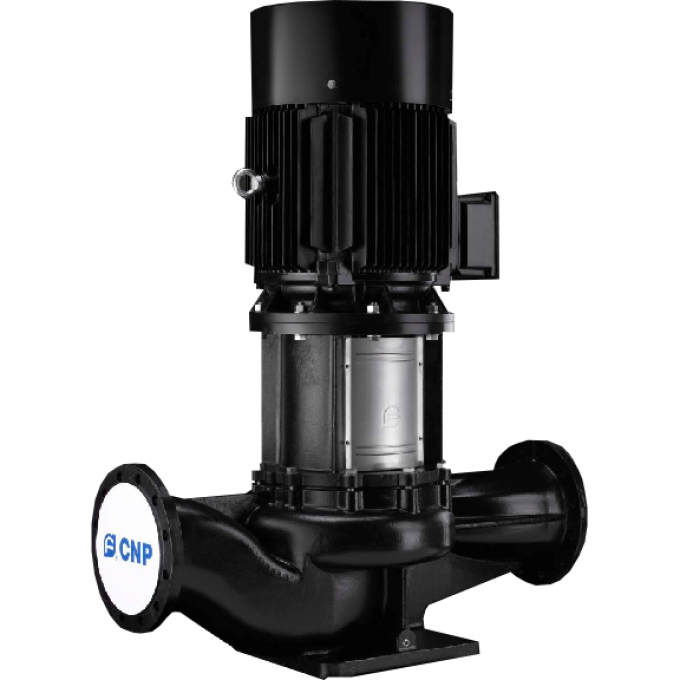

Циркуляционный насос CNP TD100-52G/2SWSCJ является вертикальным одноступенчатым агрегатом с сухим ротором, предназначенным для монтажа в линию трубопровода (конструкция «ин-лайн»). Он характеризуется мощностью 30 кВт, обеспечивает напор до 52 метров и подачу до 130 м³/ч. В данной модификации рабочее колесо выполнено из нержавеющей стали. Насос работает от сети 380 В и разработан для широкого спектра применений в различных инженерных системах.
Конструктивно насос моноблочный, включает асинхронный электродвигатель и насосную часть, соединенные переходным фланцем. Входной и выходной патрубки имеют одинаковый диаметр 100 мм и расположены соосно. Торцевое уплотнение вала — одинарное, неразгруженное, а уплотнение насосной камеры выполнено с использованием уплотнительного кольца круглого сечения. Особенностью является картриджное исполнение торцевых уплотнений, что упрощает техническое обслуживание. Возможность демонтажа электродвигателя без снятия насосной части с трубопровода повышает удобство эксплуатации.
Насос предназначен для перекачивания чистой воды в температурном диапазоне от -15°С до +110°С (в специальном исполнении до +140°С). Рабочее давление в стандартном исполнении составляет до 12 бар, а в специальном — до 16 бар. Насос применяется в системах холодного и горячего водоснабжения, для повышения давления, в системах пожаротушения и для циркуляции воды в системах климатизации. Соответствует классу изоляции F (155ºС) и степени защиты IP55.
Вес устройства составляет 318 кг, а его габариты (ДхШхВ) — 550x400x1060 мм. Внутренние компоненты спроектированы таким образом, что радиальные и осевые усилия воспринимаются подшипниками электродвигателя. Частота вращения рабочего колеса достигает 2900 об/мин. Диапазон мощности серии TD составляет от 1,1 кВт до 200 кВт, напор от 9 м до 83 м, что позволяет выбирать оптимальное решение для конкретных задач.
