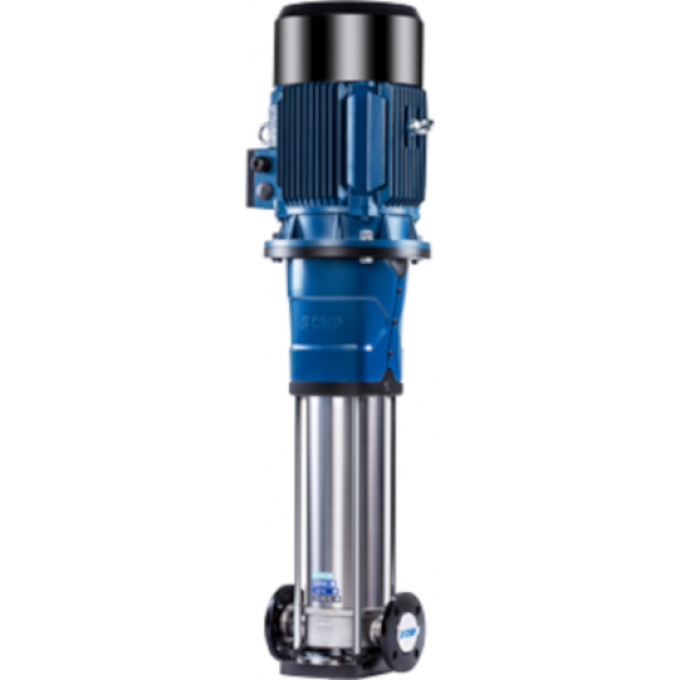

Насос CNP вертикальный многоступенчатый (нержавеющая сталь) 83 186 CDMF5-31FSWSC

Вертикальный многоступенчатый центробежный насос CNP CDMF5-31FSWSC предназначен для водоснабжения и повышения давления в различных системах. Конструкция in-line позволяет встраивать его непосредственно в трубопровод. Насос оснащен 31 рабочей ступенью и вертикальным электродвигателем, соединенными муфтой. Проточная часть включает рабочие колеса и диффузоры, расположенные в цилиндрическом корпусе между верхней и нижней секциями.

Насос обеспечивает подачу 5 м³/ч при напоре 186-193 метров водяного столба. Приводной электродвигатель мощностью 5,5 кВт работает от трехфазной сети 380В/50Гц, обеспечивая скорость вращения 2900 об/мин и КПД 69%. Проточная часть, включая рабочие колеса, диффузоры, вал и втулки, изготовлена из нержавеющей стали AISI304. Корпусные детали, такие как основание и фланцевый адаптер, выполнены из чугуна ASTM25B. Используется торцевое уплотнение CDLA-12/WBF14 из карбида вольфрама с графитовым кольцом. Патрубки всасывания и нагнетания имеют диаметр DN32 и рассчитаны на рабочее давление PN25. Электродвигатель соответствует классу энергоэффективности IE3, имеет степень защиты корпуса IP55 и класс изоляции обмоток F, оснащен принудительным воздушным охлаждением.

Устройство предназначено для перекачивания чистых, неагрессивных жидкостей без механических примесей и волокнистых включений. Диапазон температуры перекачиваемой среды составляет от -15°С до +70°С в стандартном исполнении, с возможностью работы до +120°С в высокотемпературном варианте. Температура окружающей среды при этом не должна превышать +40°С. Насос находит применение в системах водоснабжения и водоподготовки, отопления, вентиляции и кондиционирования, промышленном и сельскохозяйственном водоснабжении, а также в системах пожаротушения, пищевой, фармацевтической и химической промышленности, водоочистке, энергетике, нефтепереработке, муниципальных водопроводных сетях, а также для бассейнов и систем высокого давления.

Габаритные размеры агрегата составляют: высота 1527 мм, длина 240 мм, ширина 250 мм, при общей массе 83 кг. Конструкция обеспечивает удобство технического обслуживания благодаря съемному защитному кожуху муфтового соединения. Оптимизированная гидродинамика проточной части способствует высокой энергоэффективности, компактным габаритам и пониженному уровню шума.
