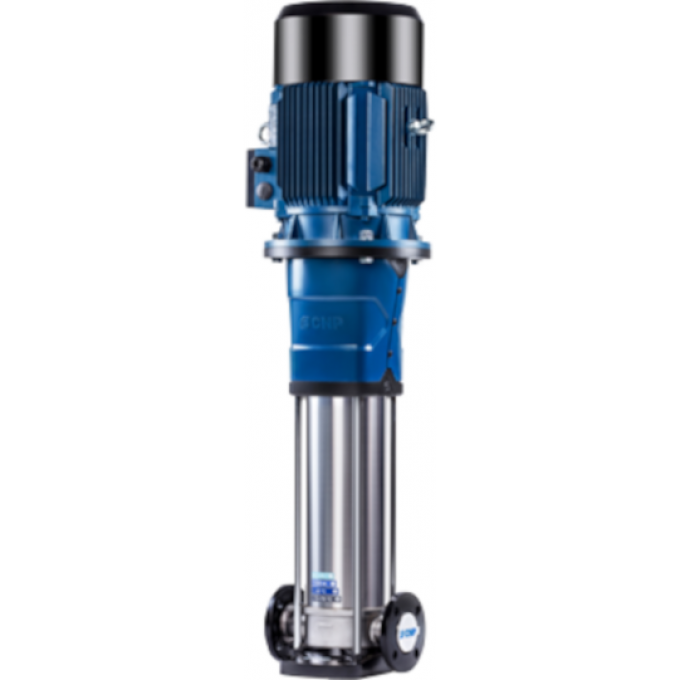

Насос CNP вертикальный многоступенчатый 196 41 CDM85-2FSWPC

Вертикальный многоступенчатый центробежный насос CNP CDM85-2FSWPC предназначен для систем водоснабжения и повышения давления. Устройство представляет собой новое поколение высокоэффективных насосов серии CDM, разработанных компанией China Nanfang Pump Industry Co., Ltd. в соответствии с европейскими стандартами энергоэффективности. Насос обеспечивает подачу до 85 м³/ч при напоре 41 метр и работает от сети 380 В с мощностью 15 кВт.

Конструктивно насос выполнен в вертикальной компоновке In-Line с соосным расположением всасывающего и напорного патрубков. Гидравлическая система включает две ступени с рабочими колесами и диффузорами, размещенными в цилиндрическом корпусе. Электродвигатель установлен в верхней части и соединен с валом насоса через муфтовое соединение. Корпусные элементы изготовлены из чугуна ASTM25B и соединены стяжными болтами, обеспечивая надёжность конструкции. Встроенный обратный клапан и всасывающий фильтр защищают систему от механических примесей.

Проточная часть насоса, включая рабочие колеса, диффузоры, цилиндр и вал, изготовлена из коррозионностойкой нержавеющей стали AISI 304 с применением штамповки и лазерной сварки. Подшипники выполнены из карбида вольфрама, а торцевое уплотнение состоит из резины NBR с керамическими элементами, что способствует долговечной и бесперебойной работе. Муфта из углеродистой стали обеспечивает прочное соединение с двигателем. Частота вращения составляет 2900 об/мин.

Насос CNP CDM85-2FSWPC применяется в системах холодного и горячего водоснабжения, повышения давления, промышленном и сельскохозяйственном водоснабжении, циркуляции воды в системах климатизации, а также для питания котлов. Подходит для перекачивания чистой воды. С учетом габаритов 380x1215x380 мм (ШхВхГ) и веса 196 кг, насос является поверхностным агрегатом, что упрощает монтаж и обслуживание.
