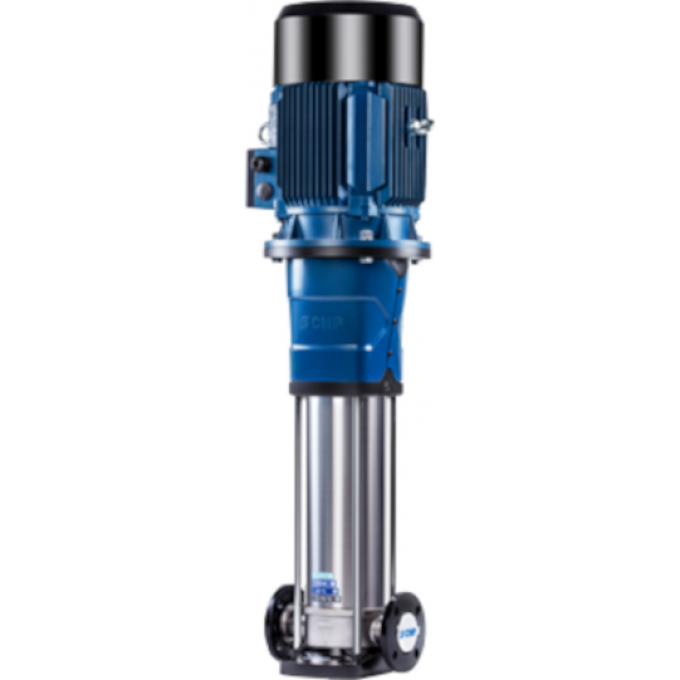

Насос CNP вертикальный многоступенчатый 51 124 CDM5-20FSWPC
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Насос CNP CDM5-20FSWPC представляет собой вертикальный многоступенчатый центробежный агрегат, предназначенный для использования в системах водоснабжения и технологических процессах. Модель CDM5-20FSWPC развивает номинальный напор 124 метра при подаче 5 м³/ч. Питание осуществляется от сети 380 В, мощность привода составляет 3 кВт.
Конструктивно насос выполнен в вертикальной компоновке с 20 рабочими ступенями. Всасывающий и напорный патрубки имеют соосное расположение и размер DN 32. Цилиндрический корпус стягивается шпильками, гидравлическая часть включает штампосварные рабочие колеса и направляющие диффузоры. Соединение с приводом осуществляется через упругую муфту с защитным кожухом. Торцевое уплотнение картриджного типа с парами карбид вольфрама/графит обеспечивает герметичность при давлении до 25 бар. Максимальная температура перекачиваемой среды для стандартного исполнения составляет +70°C, для высокотемпературной модификации — до +120°C.
Проточная часть, включая рабочие колеса, диффузоры, вал и внутренний цилиндр, изготовлена из нержавеющей стали AISI304. Корпусные детали и присоединительная арматура выполнены из чугуна ASTM25B с нанесенным антикоррозионным покрытием. Высокий КПД в 69% обеспечивает экономичную эксплуатацию агрегата. Обслуживание насоса возможно без демонтажа трубопроводов, благодаря конфигурации «in-line» и съемным элементам конструкции.
Применение насоса CDM5-20FSWPC охватывает широкий спектр задач, включая повышение давления в системах водоснабжения высотных зданий, промышленные и сельскохозяйственные ирригационные системы, циркуляцию воды в системах отопления, вентиляции и кондиционирования, подачу питательной воды в котельные установки. Агрегат массой 51 кг и габаритами 250×250×1137 мм адаптирован для размещения в условиях ограниченного пространства.
