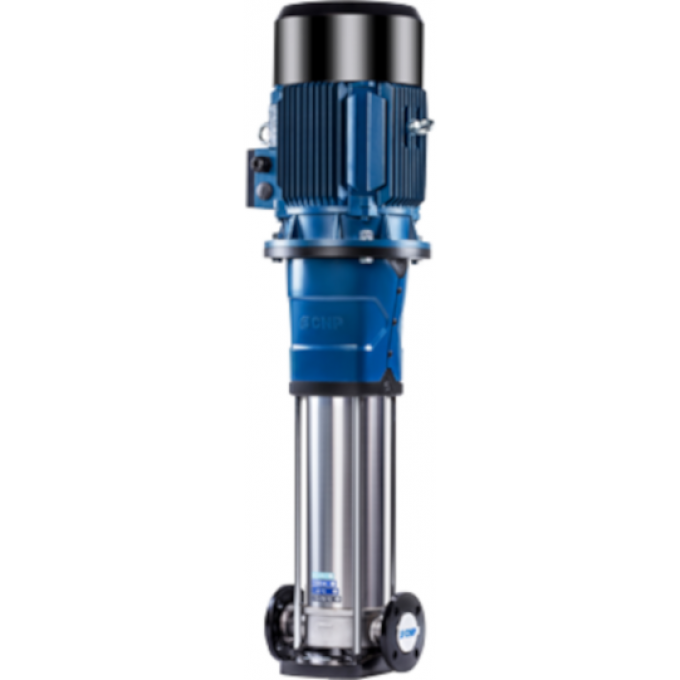

Насос CNP вертикальный многоступенчатый 160 95 CDM20-9FSWPC
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
CNP CDM20-9FSWPC — это вертикальный многоступенчатый центробежный насос от китайского производителя Nanfang Pump Industry Co., Ltd. Модель имеет конфигурацию In-Line с соосным расположением всасывающего и напорного патрубков, что обеспечивает компактность монтажа. Насос предназначен для систем водоснабжения, повышения давления, питания котлов, промышленного и сельскохозяйственного водоснабжения, а также циркуляции воды в системах климатизации. Агрегат обеспечивает номинальную производительность 20 м³/ч при напоре 107 метров.
Конструкция насоса вертикальная, с расположением электродвигателя в верхней части и соединением вала двигателя с валом насоса через муфту. Корпус состоит из девяти рабочих ступеней. Гидравлическая часть, включая рабочие колеса, диффузоры, камеры и вал, изготовлена из нержавеющей стали AISI 304. Основание, головная часть и плита выполнены из чугуна марок ASTM25B или HT200, а торцевое уплотнение картриджного типа состоит из резины NBR с керамическими элементами.
Насос комплектуется двухполюсным асинхронным электродвигателем мощностью 11 кВт, соответствующим классу энергоэффективности IE3. Двигатель имеет степень защиты IP55 и воздушное охлаждение, номинальная частота вращения составляет 2900 об/мин. Питание осуществляется от трехфазной сети 3х380В, 50Гц, при номинальном токе 20,6А. Максимальное рабочее давление достигает 16-25 бар. Стандартное фланцевое присоединение соответствует DN50, PN25 по стандарту DIN, что обеспечивает универсальность монтажа.
CNP CDM20-9FSWPC предназначен для работы с чистой водой при температуре от -15°C до +70°C, с возможностью изготовления высокотемпературного исполнения до +120°C по специальному заказу. Температура окружающей среды не должна превышать +40°C. КПД агрегата составляет 72%. Вес насоса 161 кг, габариты составляют 300 мм в длину, 300 мм в ширину и 1285 мм в высоту.
