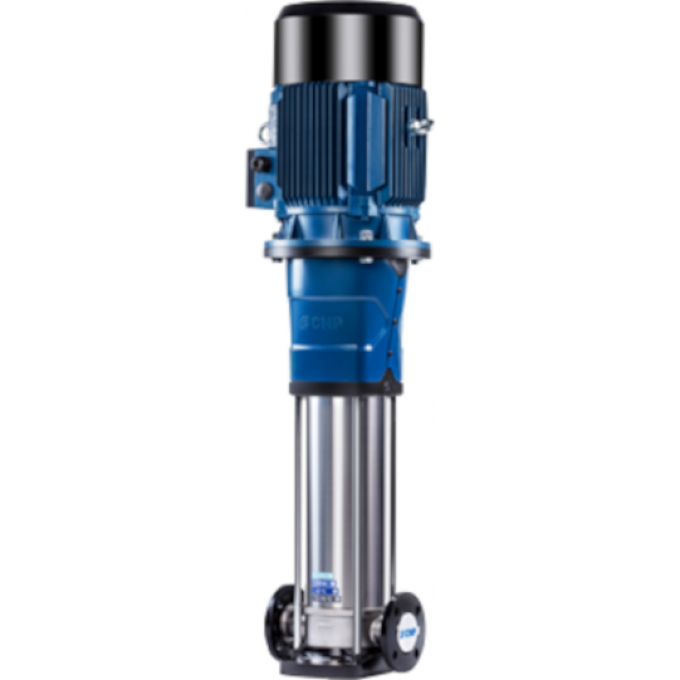

Насос CNP вертикальный многоступенчатый 41 23 CDM20-2FSWPC

Насос CNP CDM20-2FSWPC представляет собой вертикальный многоступенчатый центробежный агрегат, разработанный компанией Nanfang Pump Industry Co., Ltd. Модель входит в серию CDM и соответствует европейским стандартам качества и энергоэффективности. Агрегат предназначен для повышения давления и обеспечивает номинальную производительность 20 м³/ч при напоре 23 метра. Электродвигатель мощностью 2,2 кВт работает от трехфазной сети 380В при частоте вращения 2900 об/мин.

Конструкция насоса выполнена в вертикальной компоновке In-Line с соосным расположением всасывающего и напорного патрубков, что способствует компактности монтажа. Насосная часть включает две рабочие ступени. Основание, патрубки и головная часть изготовлены из чугуна ASTM25B. Проточная часть, включая рабочие колеса и диффузоры, выполнена из нержавеющей стали AISI304. Рабочие колеса произведены методом штамповки и сварки. Уплотнение вала выполнено торцевым уплотнением картриджного типа с элементами из резины NBR и керамики.

Электродвигатель мощностью 2,2 кВт соответствует классу энергоэффективности IE3 и имеет степень защиты IP55. Двигатель асинхронный двухполюсный с воздушным охлаждением типа TEFC. Потребляемый ток составляет 4,6 А при КПД 72%. Насос оборудован фланцевым присоединением DN50 с рабочим давлением PN25, при этом максимальное давление корпуса достигает 16 бар. Агрегат предназначен для перекачивания чистых невзрывоопасных жидкостей без абразивных, твердых или волокнистых включений.

Диапазон температуры перекачиваемой среды составляет от -15°С до +70°С, с возможностью специального исполнения до +120°С. Максимальная температура окружающей среды не должна превышать +40°С. Универсальность агрегата позволяет использовать его в системах водоснабжения (горячего и холодного), повышения давления, в промышленном и сельскохозяйственном водоснабжении, для питания котлов, а также в системах циркуляции воды и климатизации. Габаритные размеры насоса составляют 300 мм в длину, 300 мм в ширину и 687 мм в высоту, при весе 41 кг.
